一、產品概述

    KLDDH高能點火器本產品系電容儲能低壓高能放電系統，配以點火電纜與半導體點火槍，即構成高能點火裝置（成套或單獨訂貨）?？捎糜谥苯狱c燃天然氣、液化石油氣或柴油、重油等空氣/蒸氣霧化油霧。具有輸出點火能量大，抗污染潮濕，抗結焦能力強，結構緊湊及安全可靠等特點，性能明顯優于高壓間隙點火方式。

二、工作原理

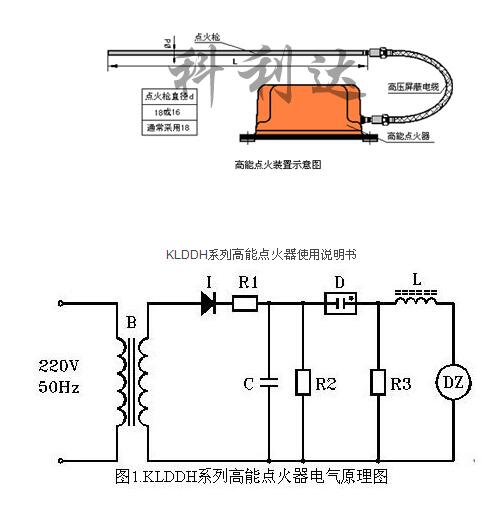

    輸入交流電源經變壓器B升壓和硅堆I整流，成為脈動直流向儲能電容C充電，C充電至放電管D的放電電壓時，放電管起弧導通，電容器C中的儲能送至半導體點火槍DZ產生表面火花放電，用于點火。R1為限流電阻并可用以調整火花頻率，R2為泄放電阻，當點火器斷電后可耗盡C中的剩余儲能，以保證維修安全。R3用于當點火器與電纜、半導體點火槍聯接不當時保護點火器電路。

 三、技術參數

    儲    能：20J

    輸入電壓：220V±10% AC，50Hz

    輸出電壓：2500V/DC

    火花頻率：14±2 Spark/s

    工作周期：30s/60s （工作/間歇）

    環境溫度：≤65℃

    相對濕度：85%

    工作電流：≤7A

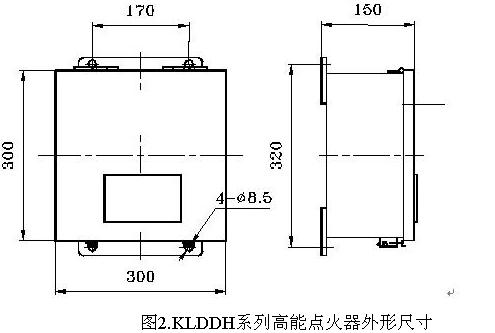

   外形尺寸：見圖2

 四、安裝與使用

    用點火電纜連接點火器與半導體點火槍，將高能點火器電源輸入端接至相應點火開關電路中，電路向點火器送入電源后裝置即可工作，使電嘴放電發火,（見圖3）。

使用中應注意：

⑴ 用點火電纜連接點火器與點火槍時，必須保證電纜兩端中心電極與點火器、點火槍電極之間緊密可靠地接觸，并將電纜兩端聯接螺母適當緊固。以免因接觸不良損壞電極連接件或點火器。

⑵ 升壓變壓器為按斷續工作制特殊設計，連續發火30-45秒后，必須間隔60秒后才能再次點火，長時間連續工作可能造成點火器元器件損壞。

    注：在用戶要求給出點火器工作信號時，加裝的反饋信號為一對常開干觸點（AC 220V 1A），當點火器工作時觸點閉合給出點火器工作信號。

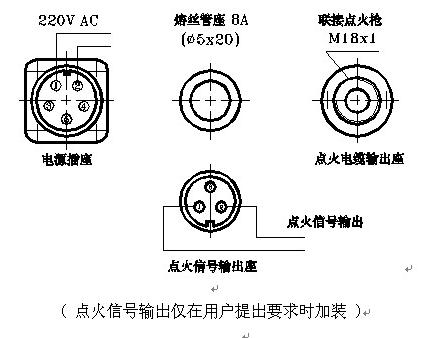

                              圖3.KLDDH系列高能點火器外部鏈接

五、故障及排除

1.發火頻率過低或過高

● 限流電阻R1變值或損壞。

調整或更換R1。

2.電源正常但不發火

● 點火電纜、點火器及點火槍之間的電極接觸不良。

旋緊電纜兩端螺母，使電極緊密接觸。

● 放電管等元器件損壞。

更換。

3.發火正常，但點火不成功

● 油槍霧化不良。

調整或更換油槍霧化片等零件。

● 冷爐啟動時燃油大量含水。

延長燃油自循環時間，排盡積水。

● 點火槍前端未正確伸入油槍霧化錐內。

檢查、調整點火槍軸向位置，使點火槍發火端伸入燃油

霧化錐內適當位置。

六、維護

1. 徐州科利達點火槍不工作時應退出火焰區，避免其燒蝕變形或損壞。

2. 避免點火器內部進水或過度潮濕，積灰過多時應及時清掃。

附一 KLDPL系列點火電纜

    本系列電纜用于聯接高能點火器與點火槍，以實現點火能量的可靠、低損耗傳輸。且可屏蔽點火能量的雜散輻射，防止對其他現場電子設備的電磁干擾。

1、技術參數

中心導體直流電阻率     ≤0.005Ω/m

絕緣層耐壓             AC 5000V, 50Hz, 5Min

使用環境溫度           ≤65℃

附二 KLDBQ系列半導體高能點火槍

    本系列點火槍采用半導體陶瓷表面放電燒蝕結構，單個火花能量達焦耳數量級，且具有起始發火電壓低、耐結焦、抗污染、壽命長等特點。

1、技術參數

單火花能量：         ≥30J （實際能量由點火器決定）

發火端耐溫：         700℃

槍桿直徑：           Φ18

聯接螺紋：           M18x1

2、使用要求

    1. 點火槍的定位應按圖6，保證對油槍有適當?shù)某傲俊?/p>

    2. 點火完成后應及時退出爐膛，避免不正常燒損。

    3. 點火槍導管推薦采用Φ32x4或Φ32x3無縫管；點火槍退出爐膛后其前端應退入導管內100mm左右為宜。

點火槍超前量 C = ～100)(80
