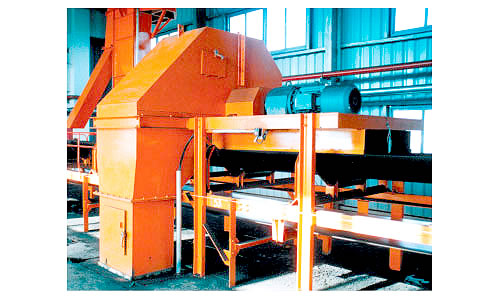

XWPC型皮帶采樣裝置

       經過廣泛的研究和不斷的改進，科利達科技的XWPC型刮板式皮帶采樣裝置通過嚴格的現場測試，滿足美國阿ASTM D-2234條款的要求。所有上達科技采樣設備的部件和技術服務可快速地從公司獲得。

   　科利達/梅里克測控設計和制造的XWPC型采樣機是煤炭、石灰石、沙石、碎石、金屬和非金屬礦石理想的采樣設備。它安裝方便，易于改造以滿足現有的散狀物料輸送系統。多年的工程設計和制造所積累的經驗，使上達科技的采樣系統作為最優秀的產品得到了用戶的廣泛認可。

系統工作原理

　　按照設定的時間間隔，XWPC型采樣頭旋轉一周，從運動的皮帶輸送機上取得了一個完整的橫截面的樣品。樣品直接通過斜槽落入初級皮帶給料機，將物料送入破碎機，破碎機將物料破碎到所要求的粒度，且不損失物料，并將水分損失保持在預定并可重復的范圍內，再由縮分器縮分樣品?？梢赃x擇不同的采樣機以滿足每一種采樣的要求。最后樣品被收集到防水、防塵的容器中。采樣系統中的余料返回到主物料流中。根據需要可以選擇幾種方式：自由落下，螺旋輸送機，圓管帶式輸送機或斗式提升機。

單元式皮帶采樣裝置

XWPC-2000型皮帶中部采樣裝置由初級采樣機,破碎縮分單元，余煤返回系統及電氣控制系統組成。其中破碎縮分單元由給料機、破碎機、縮分器、樣品收集器及金屬結構件組成；余煤返回系統由斗式提升機、落煤管等組成。

安裝在輸送機中部上的AX-2000型初級采樣機按設定的時間間隔在輸送機上旋轉一周，采取一個完整的斷面樣品，樣品通過溜槽落入初級給料機，初級給料機將樣品送入破碎機，破碎機將樣品破碎后送入二級給料機，安裝在二級給料機上的縮分器將縮分出的樣品送入樣品罐,余煤經斗式提升機及落煤管返回皮帶。XWPC-2000型皮帶中部采樣裝置具有在膠帶機中部采樣、縮分、集樣和余煤返回等功能。采樣裝置為全密封設計，無物料損失和水份損失。采樣裝置的運行不受濕煤的影響（水份小于12%）。采樣裝置在運行過程中無堵煤現象。

工作順序

電氣控制系統采用可編程控制器（PLC）進行控制，系統具有現場手操控制及遠程自動控制兩種模式?，F(xiàn)場手操控制用于調試、維修、單機啟動。遠程自動控制是當輸煤膠帶機起動運行后，采樣系統按下列順序自行啟動：

斗式提升機 → 二級給料機 → 破碎機→ 初級給料機 → 初級采樣機

當輸送膠帶機停止時，皮帶采樣系統的停止順序正與起動順序相反.

系統監控措施：可編程控制器是目前功能最強大的控制設備之一。它溶入了高級控制系統技術，易編程、易操作、易維護。XWPC-2000型皮帶中部采樣裝置配有觸摸屏，調整及設定參數如初級采樣時間間隔,縮分器時間間隔,清掃時間及各設備的故障時間等均可通過此觸摸屏進行，并可實時顯示各設備的運行狀態及故障信息。XWPC-2000型皮帶中部采樣裝置自身為一套完整的系統,不需外部的人為干預,即可完成自動采樣,破碎、縮分，余煤返回的全過程。
